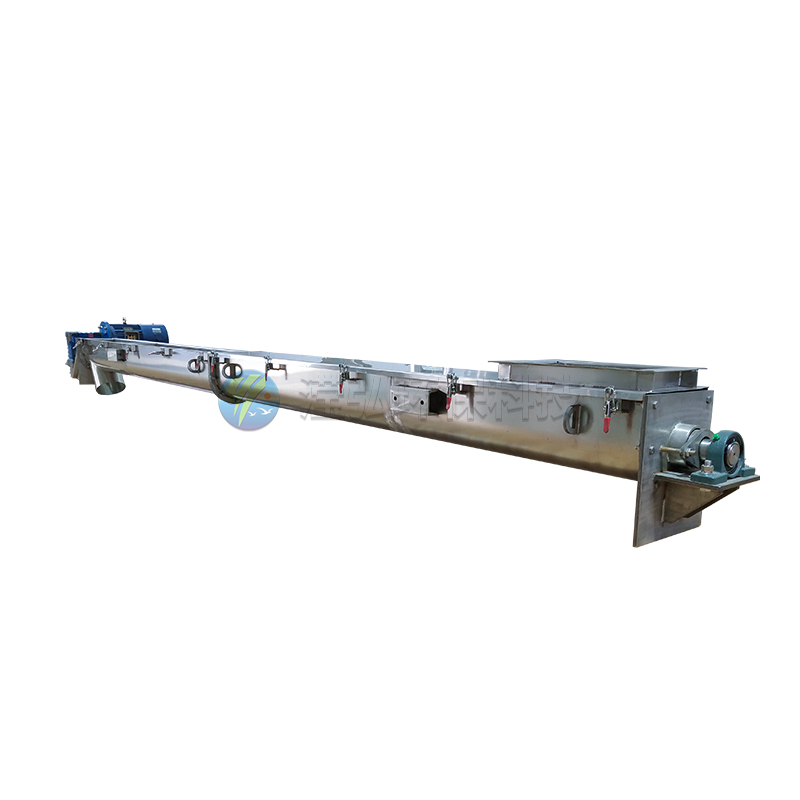

U型螺旋输送机
  U型螺旋输送机采用"U"形机槽、较低的螺旋装束及固定安装的结构,U形槽采用分段式法兰连接,便于更换及维修内部衬套。U型螺旋输送机适合水平或小倾角输送,倾斜角度不超过30°,可单点进料或出料,也可多点进料或出料,对于粉...

技术部电话

138-0380-7968
售后无忧
源头厂家
服务支持
定制方案
产品简介

1623918728453693

U型螺旋

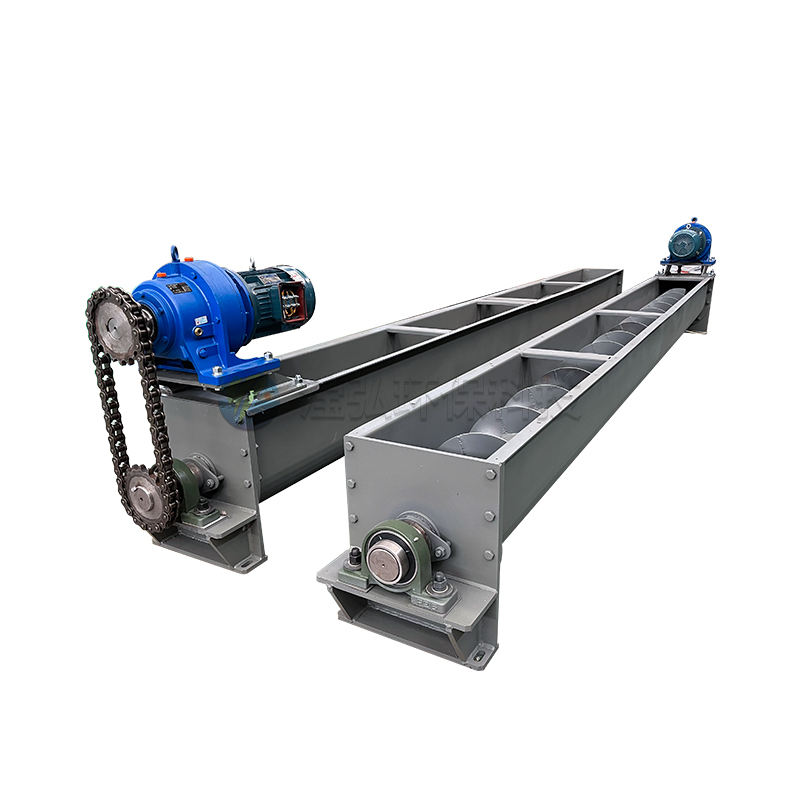

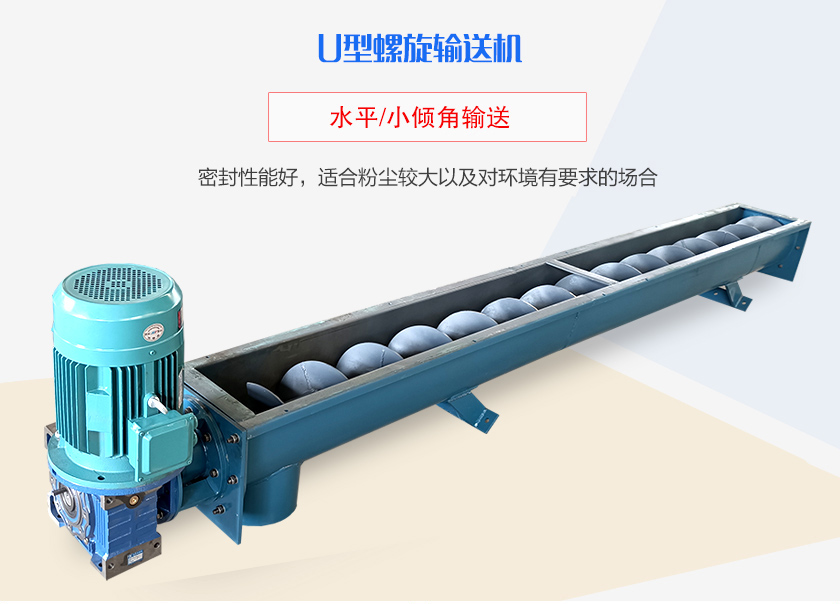

  U型螺旋输送机采用"U"形机槽、较低的螺旋装束及固定安装的结构,U形槽采用分段式法兰连接,便于更换及维修内部衬套。U型螺旋输送机适合水平或小倾角输送,倾斜角度不超过30°,可单点进料或出料,也可多点进料或出料,对于粉尘较大以及对环境有要求的场合具有极大的优势。另外,输送机上部加防雨型机盖,密封性好,输送过程基本属于密闭式运输,可有效降低室内异味外泄或外部灰尘进入。

1623918746852278

 1.进口加厚螺旋:厚度在6~8mm左右,也可以根据物料的耐磨程度来加厚。

 2.多种材质可选:机壳材质有碳钢/不锈钢,输送物料广泛。

 3.输送量大:单机输送长达30m,每小时输送量在200m³/h。

 4.不堵料:出料口设置清扫装置,确保物料不堵塞,输送更可靠。

 5.不扬尘:吊轴承采用滑动轴承设有防尘密封装置,密封效果好。

 6.布置灵活:水平/大倾角均可连续输送,适用于多种不同的应用场景。

 7.高效率输送:小直径、高转速、大螺距的螺旋体设计,确保产品在工作过程中顺畅、快速均匀上料。

 8.多元化的联接:进、出料口可采用万向节、布袋、法兰联接方式,还可与蝶阀、插板阀等组合联接。

 9.创新的设计:先进合理的设计,结合先进制造工艺和完善的质量保证体系,使其具有体积小,承载转矩大、噪音低、不渗油等显著优点。

10.采用变径结构:增大吊轴承处容积,避免吊轴承与物料接触,延长吊轴承使用寿命,可靠的密封:润滑密封可靠无渗漏,既无浪费物料现象,又创造了良好的工作环境。


1623918638334138

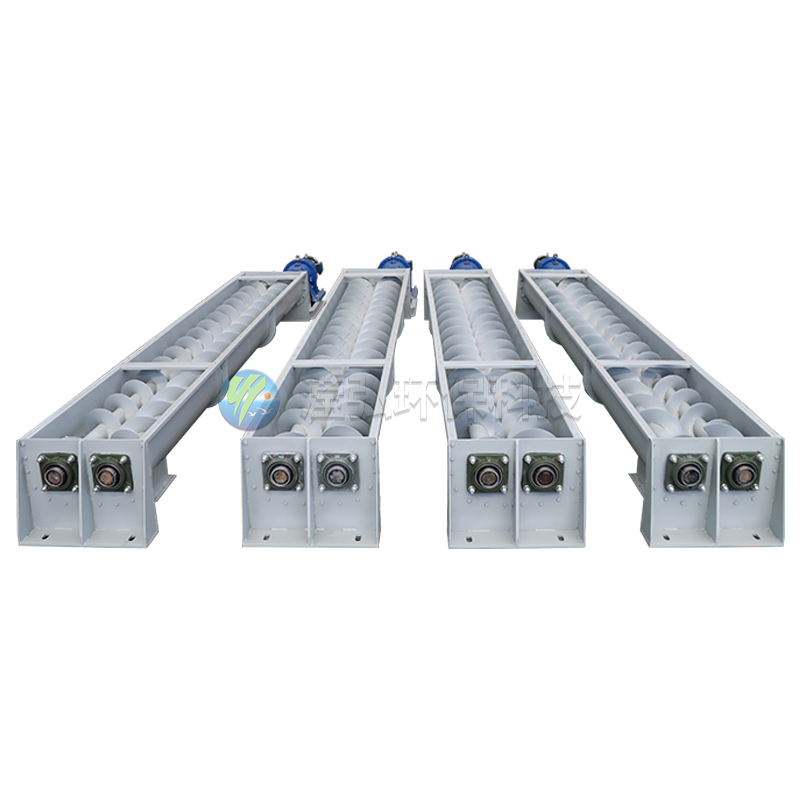

U型螺旋输送机主要由驱动装置、头部装配、机壳、螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。






1、驱动装置:采用摆线针轮减速机或轴装式硬齿面齿轮减速机,设计时应尽可能将驱动装置设在出料口端,使螺旋体在运转时处在受拉状态。

2、头部装置:头部装配有推力轴承,可承受输送物料时产生的轴向力。

3、螺旋叶片:一般材质为不锈钢或碳钢。如考虑使用寿命,建议使用高强度耐磨钢加工的螺旋输送叶片。

4、机壳材质:机壳为"U"形槽式,上部加防雨型机盖,材质有不锈钢或碳钢或玻璃钢。

5、槽体衬板:采用高强度工程塑料高分子聚乙烯制作而成,吸附性弱,不粘料、耐磨损、抗腐蚀。

6、进出料口:有方形和圆形两种,一般进、出料口形式由用户决定。


1623918658279990

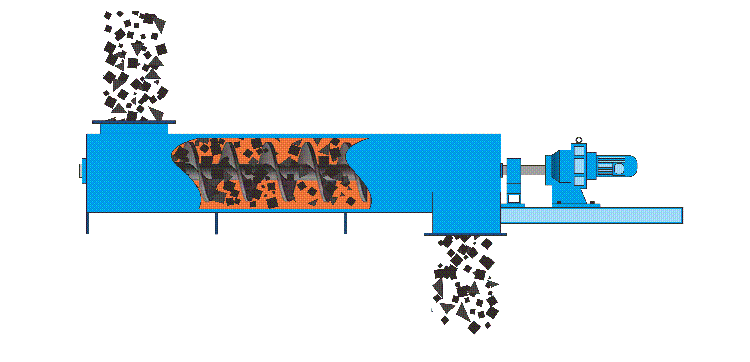

       U型螺旋输送机旋转轴上焊有螺旋叶片,工作时螺旋叶片会发生旋转产生的向前的动力,从而迫使物料推移完成输送,这个过程中物料之所以没有跟着叶片一起旋转,是因为一是物料自身受到的重力,二是设备内壳对物料产生的摩擦阻力。

工作原理1







技术参数

2

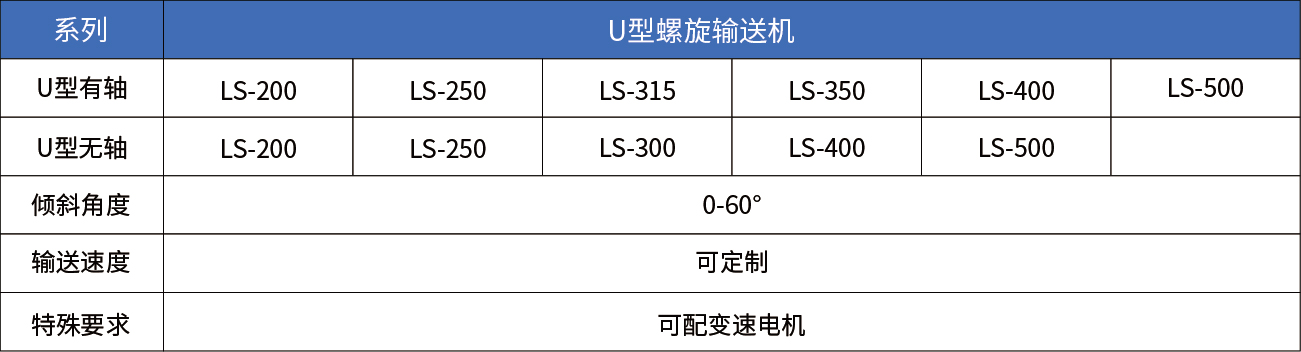

U型螺旋技术参数

应用领域

应用领域

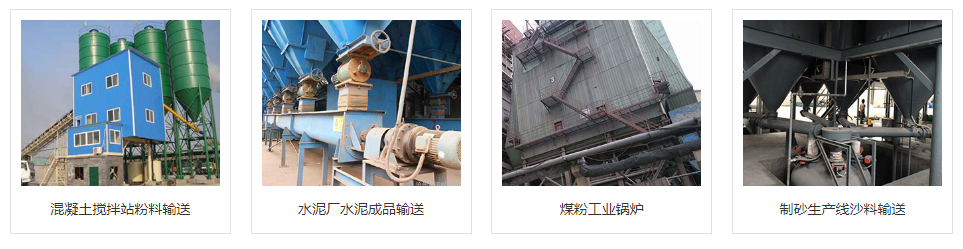

      U型有轴螺旋输送机是一种技术成熟的输送设备,广泛应用于化工、食品、建材、冶金、矿产、电力、环保等行业,适用于多种场景,能实现向水平、倾斜方向上的物料输送。主要用于输送颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大、易结块以及含水量较大的物料。

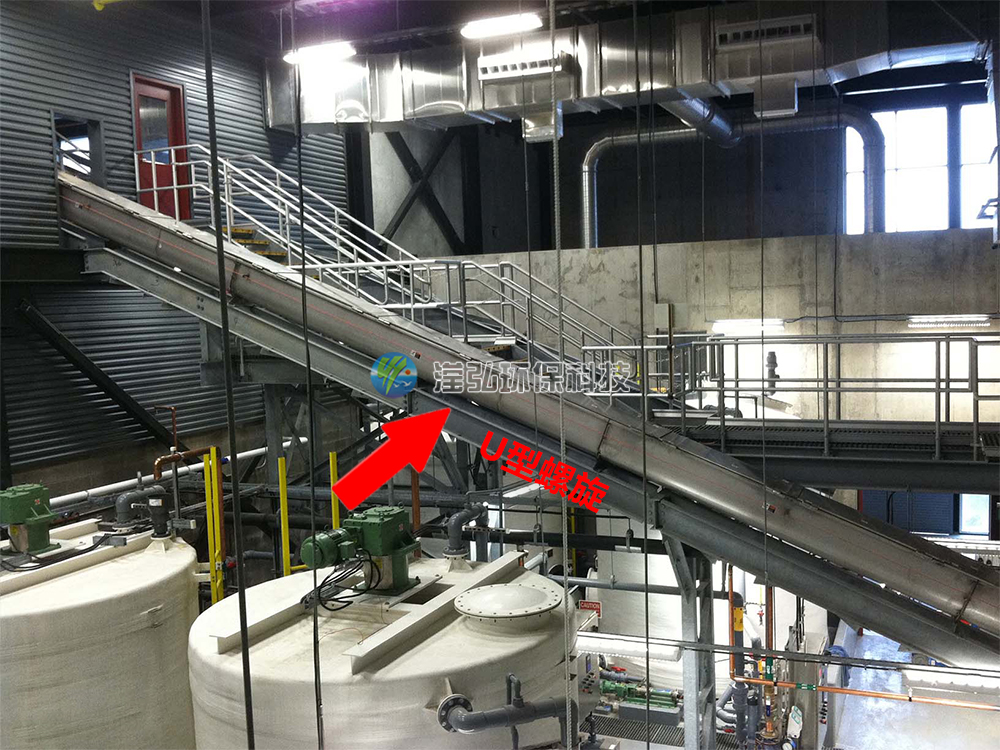

U型绞龙应用现场

1623918857624070

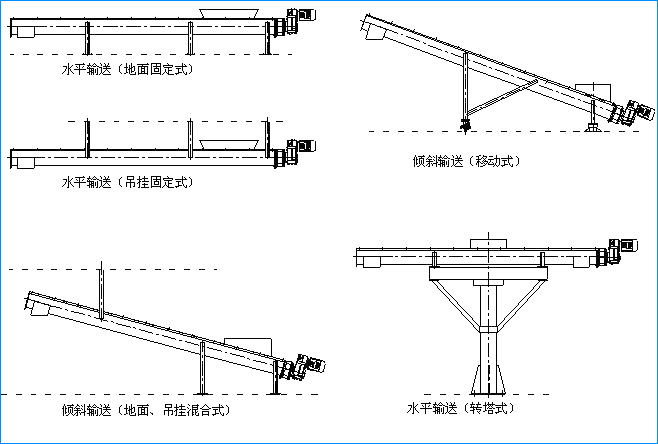

     U型螺旋输送机根据需要可提供吊挂式;地面、吊挂混合式;移动式以及可绕进料口轴线回转式、转塔式。其安放布置一般为水平放置,也可以倾斜放置,但倾斜角度一般不超过30°。


很好


备注:U型螺旋输送机的倾斜角度越大,同等速比和型号的螺旋输送机,输送量就会减弱。

客户见证
客户现场

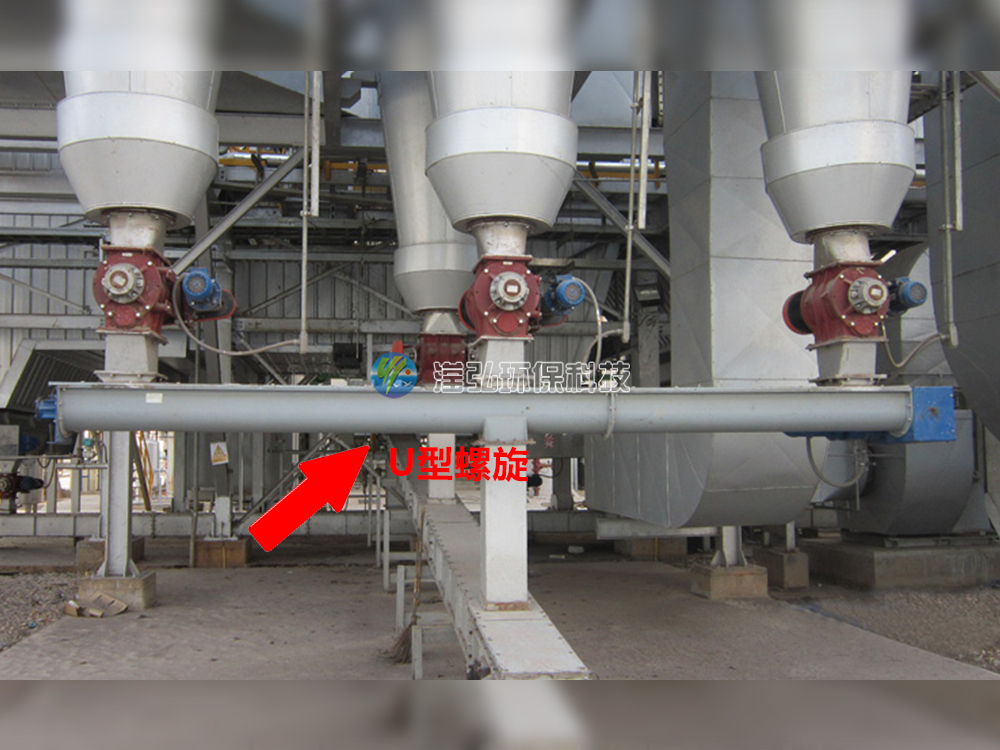

  • 云南昆明某(碳酸钙)输送项目现场(U型螺旋)

    云南昆明某(碳酸钙)输送项目现场(U型螺旋)

  • 江苏无锡某(氧化锌)输送项目现场(U型螺旋)

    江苏无锡某(氧化锌)输送项目现场(U型螺旋)

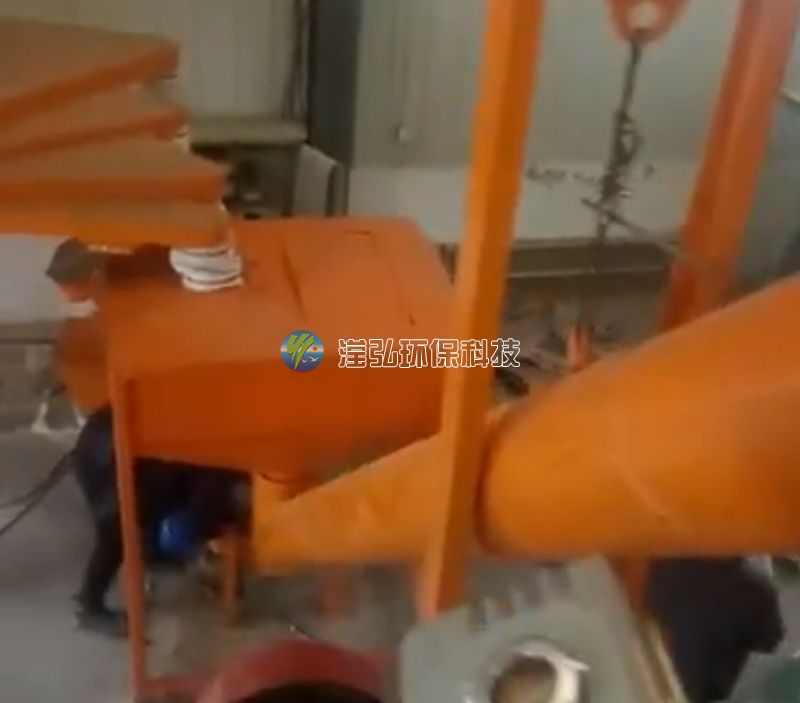

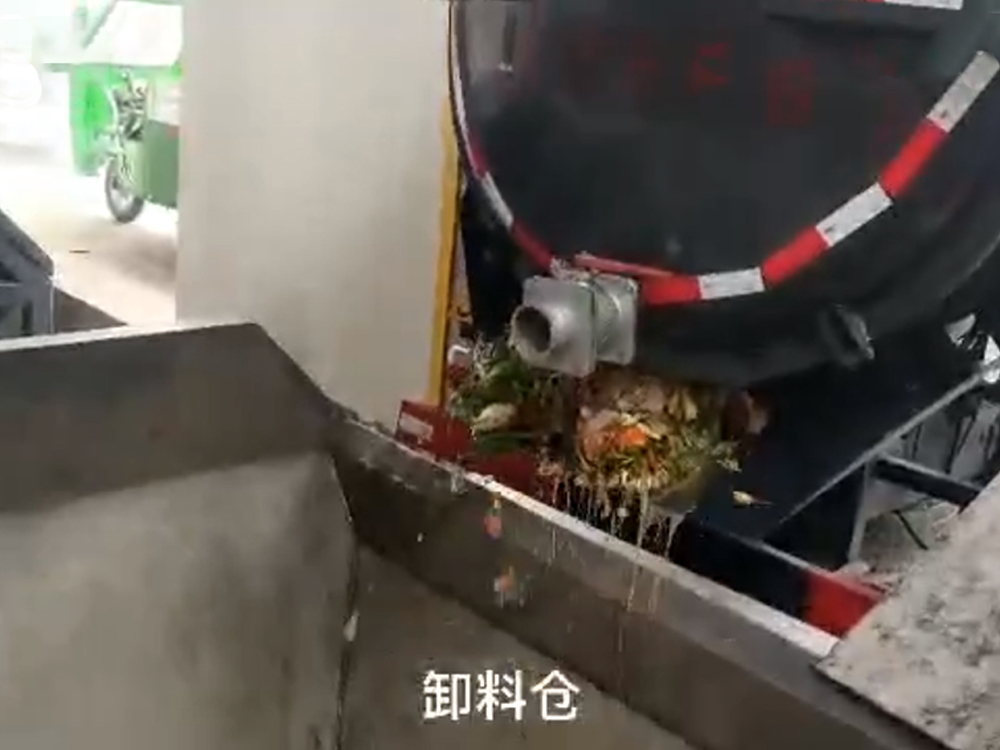

  • 杭州楠大环保(餐厨垃圾)输送项目现场(U型无轴螺旋)

    杭州楠大环保(餐厨垃圾)输送项目现场(U型无轴螺旋)

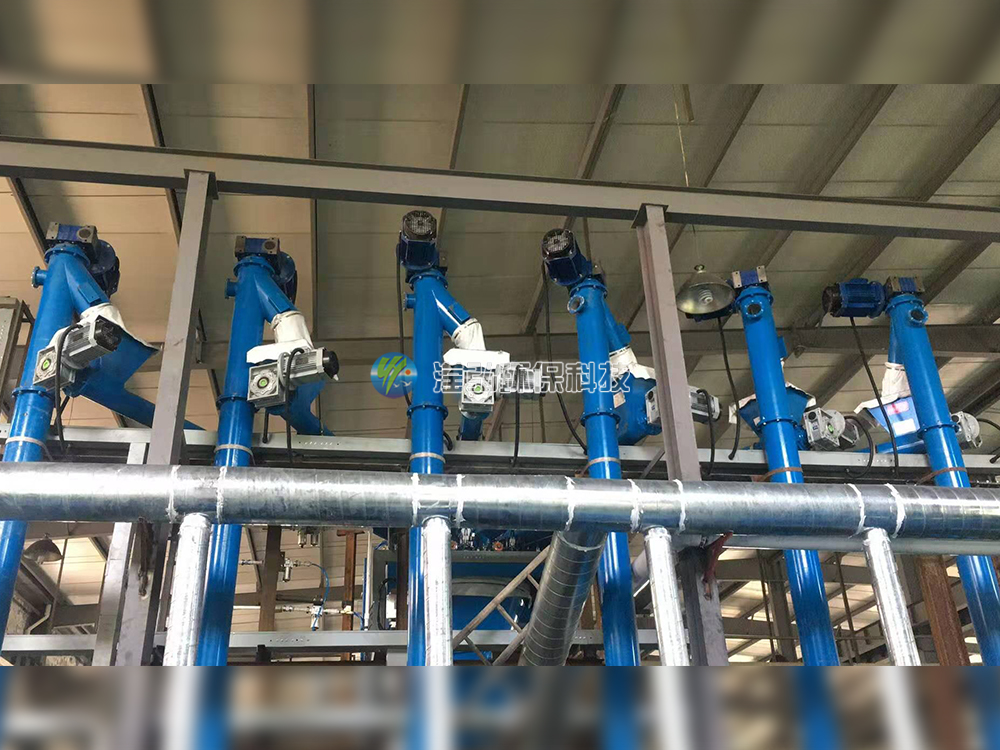

  • 甘肃某科学研究(荒漠沙)输送项目现场(管式螺旋)

    甘肃某科学研究(荒漠沙)输送项目现场(管式螺旋)

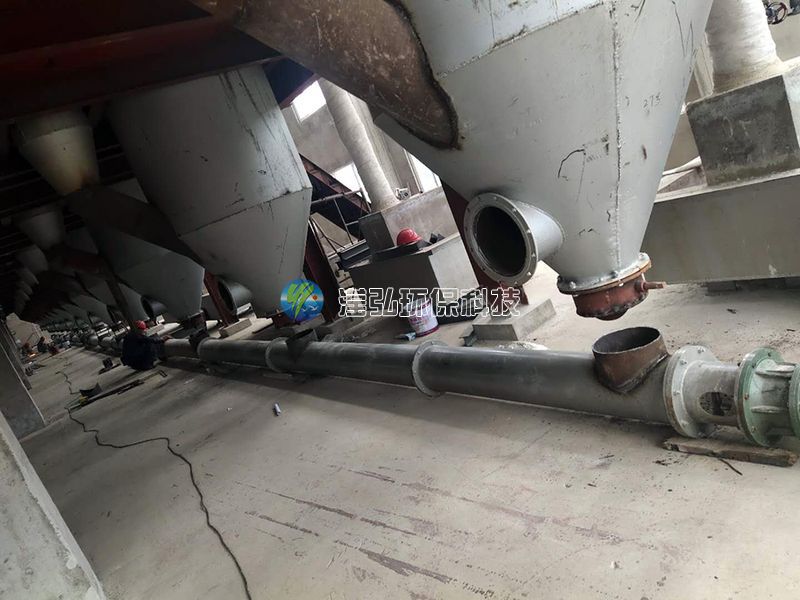

  • 天津某化工(氧化铝粉)输送项目现场 (管式螺旋)

    天津某化工(氧化铝粉)输送项目现场 (管式螺旋)

  • 广西某化工(无水三氯化铝)输送项目现场 (管式螺旋)

    广西某化工(无水三氯化铝)输送项目现场 (管式螺旋)
