方形摇摆筛
  单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方形摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,通过方形精密摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛...

技术部电话

138-0380-7968
售后无忧
源头厂家
服务支持
定制方案
产品简介

1

方瑶结构分解图

  单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方形摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,通过方形精密摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。

  方形摇摆筛又称往复筛,其驱动装置所产生的振动力是一种绕定轴,方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。

11

   1.设计合理,结构简单,运行平稳;

  2.每层筛网均有筛网防堵清理装置,筛分机在工作状态下连续不停地对筛网进行清理,筛网几乎不堵孔,延长运行周期;

  3.密封效果好,噪音小,低粉尘,改善车间工作环境;

  4.往复回旋式的运动方式快速的将物料分散筛分;

  5.无垂直振动,对基础的动载很小,筛网寿命长。

12

工作原理

  方形摇摆筛启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动。在此期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,从而完成筛分工作。

13

物料运行轨迹




技术参数

2

方摇摆技术参数

应用领域

4

   应用范围:化工、陶粒、化肥、采矿、冶金、饲料、医药、建材、矿山、造纸、磨料、有色金属、非有色金属、磁性材料等多个行业。

  筛分物料:石英砂、机制砂、压裂砂、烘干砂、陶粒砂、板材砂、宝珠砂、硅砂、烘干矿粉、纯碱粉、工业盐、聚丙烯、塑料母粒、化肥颗粒、PVC树脂粉、软木粉等物料。



  适用场景

客户现场1


微信图片_20220523152251

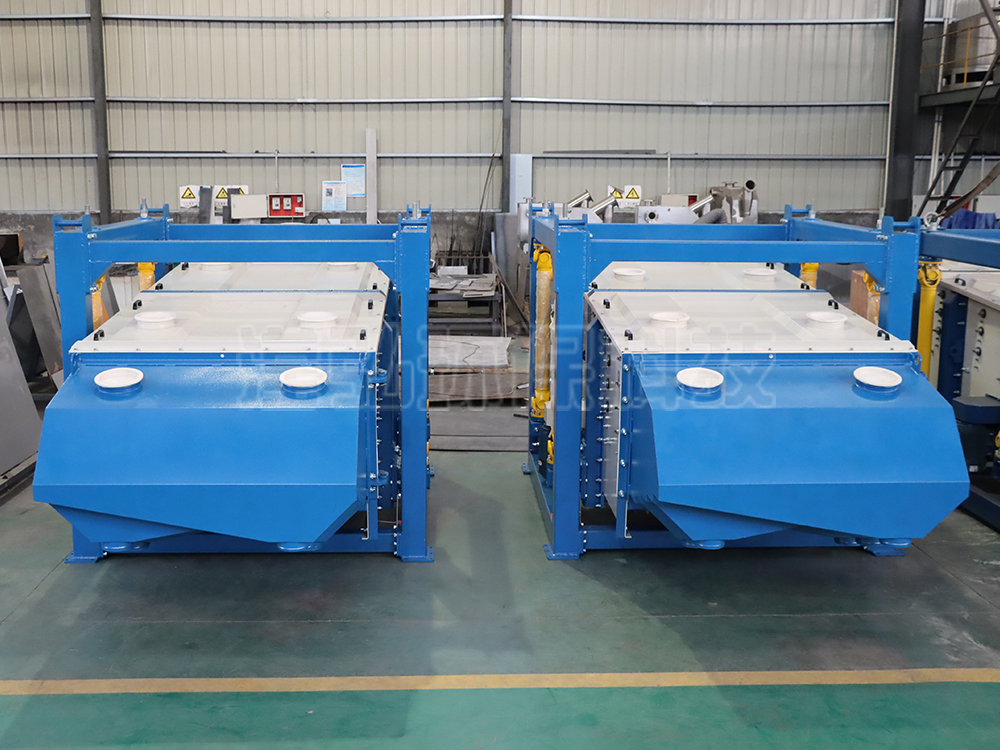

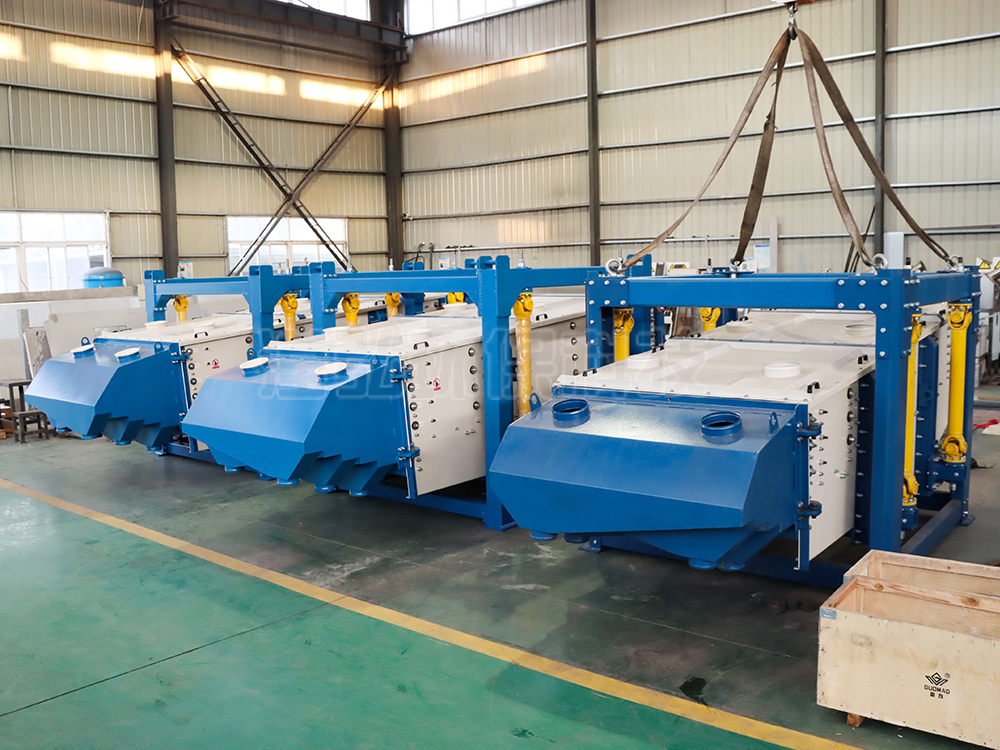

发货现场1

客户见证
客户现场
  • 新疆某项目(压裂砂)筛分现场

    新疆某项目(压裂砂)筛分现场

  • 山西某项目(烘干矿粉)筛分现场

    山西某项目(烘干矿粉)筛分现场

  • 江苏某项目(纯碱粉)筛分现场

    江苏某项目(纯碱粉)筛分现场

  • 四川某项目(石英砂)筛分现场

    四川某项目(石英砂)筛分现场

  • 河南某项目(化肥颗粒)筛分现场

    河南某项目(化肥颗粒)筛分现场

  • 福建某项目(新材料)筛分现场

    福建某项目(新材料)筛分现场

售后服务
  • 全天候服务

    24小时服务热线,随时接受维护通知,技术人员可在24小时以内抵达现场,解决故障。
  • 现场安装指导

    设备运输至用户现场,由滢弘环保技术人员到安装现场进行安装指导和质量监督。
  • 免费技术培训

    根据您的需要,免费为您提供技术培训;包括现场指导安装调试时的现场培训。
  • 终身维修服务

    保修12个月,终身维修服务超出保修期,材料费及维修费向用户合理收取。
相关产品/ Strength display

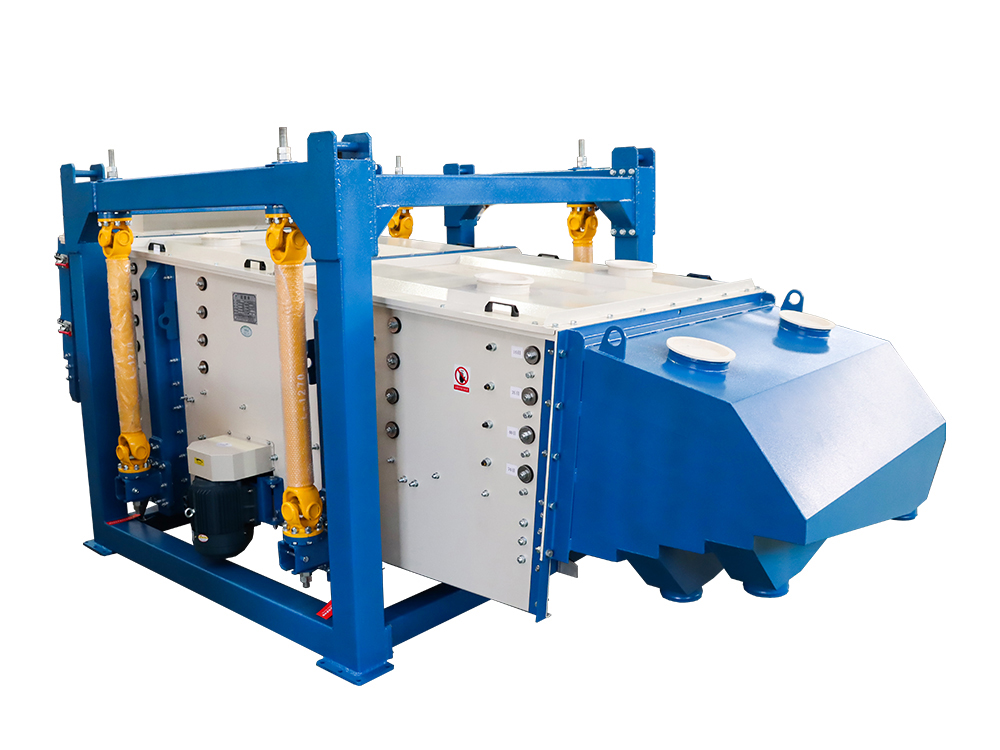

方形摇摆筛

方形摇摆筛

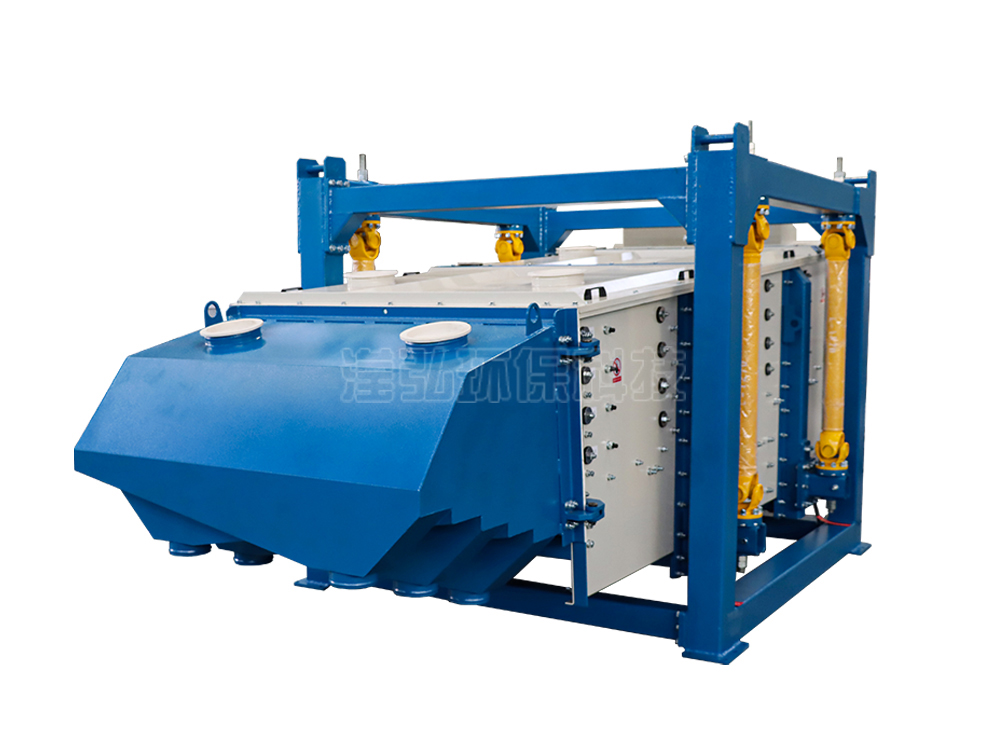

复式方形摇摆筛
